Cómo instalar estabilizadores de grava

Utilice esta guía completa para aprender a instalar estabilizadores de grava en cualquier tipo de obra. Ha sido redactada por el fundador de IBRAN, fabricante de referencia en el sector. La guía recoge más de 10 años de experiencia en el desarrollo del producto y en el apoyo a más de 100.000 proyectos de instalación de rejillas para grava.

Esta guía le ofrece soluciones prácticas para instalar una entrada de vehículos con rejilla de plástico en prácticamente cualquier emplazamiento.

Siga los pasos indicados para conseguir una entrada de grava perfecta con estabilizador de grava:

Paso 1 - Tomar medidas

1. Medición del área
2. ¿Es necesaria una subbase?

Paso 2 - Pedir los materiales correctos

1. Pedir geotextil para colocar encima y debajo de la subbase.
2. Calcular y pedir los materiales de subbase para una profundidad de 150mm.
3. Calcular el número de estabilizadores de grava multiplicando los m² por 4.
4. Pedir los componentes de remate perimetral y rampas para instalación sobre hormigón.

Paso 3 - Preparar la subbase

1. Excavar hasta una profundidad mínima de 210mm.
2. Cubrir la explanada nivelada con geotextil permeable al agua.
3. Rellenar con 150mm de subbase granular compactada.
4. Cubrir con 10mm de arena de río nivelada.
5. Colocar una lámina permeable sobre la arena de río.

Paso 4 - Colocar los estabilizadores de grava

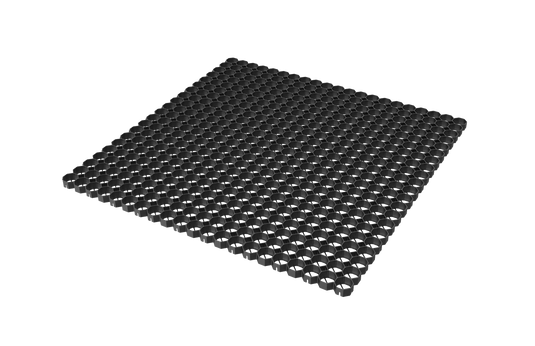

1. Conexión de las rejillas.
2. Garantía de estabilidad.

Paso 5 - Rellenar con grava

Paso 1 - Medición del emplazamiento

Unas mediciones precisas son imprescindibles para calcular correctamente la cantidad de materiales necesarios.

1.1 Toma de medidas

Como en cualquier proyecto, una buena preparación es fundamental. Esto implica medir con exactitud la superficie en la que se van a instalar los estabilizadores de grava. Es probable que la entrada de vehículos no sea perfectamente rectangular, por lo que conviene dividir el área en secciones cuadradas o rectangulares para facilitar la medición.

1. Tome la longitud y la anchura de cada sección para obtener su área. Sume todas las secciones para obtener la superficie total aproximada sobre la que se van a colocar las rejillas.
2. Utilice nuestra calculadora y redondee las medidas al 0,5m más próximo.
3. Añada un 5% al total para compensar los cortes.
4. Si trabaja en pies y pulgadas, convierta las medidas al sistema métrico para pedir la cantidad correcta.

1.2 Evaluación de la superficie

Examine el emplazamiento con detenimiento. ¿Va a crear una superficie nueva o a sustituir una existente?

Superficie existente

Si el área ya cuenta con una superficie existente —hormigón, aglomerado asfáltico o adoquines, por ejemplo— valore si es necesario retirarla. Un firme en mal estado puede ser señal de que la subbase está fallando o de que existen problemas de drenaje.

• ¿Presenta el hormigón grietas o roturas importantes?
• ¿Permite el presupuesto la retirada completa de la superficie existente?
• ¿Cuánto tiempo lleva colocada la superficie actual?
• ¿Qué tipo de vehículos van a circular por el área?

Si el emplazamiento tiene problemas de drenaje y se forman charcos o inundaciones con frecuencia, planifique cómo evacuar esa agua. ¿Es necesario un sistema de gestión de aguas pluviales?

Superficies nuevas

Si parte de cero, la durabilidad de los estabilizadores de grava depende en gran medida de la calidad de la cimentación que les proporcione.

• ¿Van a circular vehículos sobre las rejillas? En caso afirmativo, ¿de qué tipo?
• ¿Qué tipo de suelo tengo? ¿Drena bien?

En cualquier proyecto de pavimentación para motos, turismos, furgonetas y camiones, la instalación de una subbase no es opcional. Es la cimentación que sostiene todo el conjunto.

Sin una subbase estable, el firme depende de un suelo que se expande y contrae —especialmente en suelos arcillosos— y que no ofrece un apoyo uniforme. Las rejillas se desplazarían entre los neumáticos y el terreno sin control alguno.

Si el suelo tiene problemas de drenaje y tiende a encharcarse, la ejecución de una subbase bajo las rejillas favorecerá la absorción del agua, creando una capa permeable al agua que permite que el agua de lluvia se infiltre hacia la explanada.

2.2 Cálculo de las cantidades correctas

1. La subbase debe tener al menos 150mm de espesor una vez compactada.
2. Bajo toda buena subbase debe colocarse un geotextil permeable al agua que permita la infiltración del agua hacia el suelo subyacente.
3. En el interior de las rejillas puede utilizarse cualquier árido de entre 10 y 30mm, aunque la gravilla angular de 20mm es la opción más recomendada.
4. Un árido inferior a 10mm puede quedar atrapado en los neumáticos, mientras que uno superior a 30mm dificulta el relleno.
El cálculo de las cantidades necesarias para una subbase de 150mm de profundidad es muy sencillo gracias a estas herramientas:

Pedido de Estabilizadores de Grava

El paso más importante es asegurarse de que dispones de suficientes rejillas para cubrir completamente la superficie medida.

Para ello, debes calcular cuántos estabilizadores de grava IBRAN-X necesita tu obra. El cálculo es sencillo: multiplica la superficie medida anteriormente por cuatro.

Por ejemplo, si tu superficie mide 13m x 6m (78m²), necesitarás 312 rejillas.

Componentes adicionales

Además de pedir la membrana, la subbase y las rejillas, conviene considerar algunos componentes complementarios para garantizar que la superficie quede completa, totalmente funcional y con mayor durabilidad.

Estos son algunos de los productos a tener en cuenta:

Remate Perimetral con Rampa para Estabilizador de Grava

Si has decidido instalar las rejillas sobre una superficie existente, necesitarás rampas de remate perimetral para proteger y anclar la entrada. Estas rampas deben fijarse con tacos de expansión de 12mm.

Remate Perimetral de Borde

Estas tiras de remate perimetral se acoplan directamente a los conectores de las rejillas, creando una separación sólida entre la superficie de grava y los bordillos y zonas ajardinadas colindantes.

Pueden utilizarse para anclar la instalación del estabilizador de grava sobre una superficie existente. Disponen de orificios a través de los cuales se introducen anclajes al suelo. En instalaciones junto a zonas de césped, las tiras se suministran con espigas de anclaje.

Paso 3 - Preparación de la Subbase

Una vez que tienes los materiales pedidos y con fecha de entrega confirmada, es el momento de preparar la obra para la instalación. Si vas a instalar las rejillas para grava sobre hormigón, puedes saltarte el apartado de excavación de esta guía.

Conseguir las cotas correctas

La clave de una buena subbase es aportar material suficiente, compactarlo y garantizar que quede nivelado. Utilizando nuestra calculadora de subbase para calcular el volumen total necesario, dispondrás del árido granular tipo 1, 2 o 3 suficiente para conformar una capa de subbase de 150mm de espesor.

Durante esta fase de la instalación, ve extendiendo la subbase en tongadas de 50mm, compactando cada una de ellas. Conviene mantener la subbase húmeda y utilizar una placa vibrante/compactadora. La humedad ayuda a ligar las partículas finas presentes en el material, rellenando los huecos.

3.2 Profundidades de Excavación

1. Excavar hasta una profundidad mínima de 210mm para alojar la subbase, la arena, las rejillas y el árido de relleno.
2. Para ahorrar tiempo y esfuerzo, considera alquilar una miniexcavadora.
3. Nivelar la explanada y revestirla con una membrana geotextil permeable al agua. Permite el paso del agua e impide que la subbase se hunda.
4. Rellenar con 150mm de subbase granular compactada tipo 1/2/3, extendida en tongadas de 50mm y compactando cada capa.
5. Cubrir con 10mm de arena de río nivelada, extendiéndola de forma uniforme y compactándola para proteger la membrana antigerminante e impedir el movimiento de la subbase.
6. Colocar una membrana permeable al agua sobre la arena para minimizar el crecimiento de malas hierbas.
7. Comprobar que las capas de subbase están correctamente compactadas y tienen el espesor necesario, verificando la cota final con un nivel de burbuja.

3.3 Relleno de Irregularidades

Este paso se aplica únicamente a instalaciones sobre superficies existentes de hormigón o aglomerado asfáltico.

En la mayoría de los casos se opta por sustituir una superficie de hormigón o asfáltica porque se encuentra muy deteriorada y en mal estado. Es posible instalar rejillas para grava sobre hormigón o asfalto, pero se deben rellenar los baches con árido granular tipo 1 y arena.

Una vez preparada la superficie, puedes comenzar con la colocación de las rejillas para grava.

Comprobaciones Finales y Consejos de Mantenimiento

1. Verificar que todas las rejillas están niveladas y correctamente ensambladas.
2. Reponer grava periódicamente para mantener el nivel de cobertura.
3. Controlar el drenaje y reponer el árido cuando sea necesario.
